Stöber ZV-ME servo vertragingskast met gemonteerd rondsel voor tandheugels

Compacte systemen waarbij op de tandwielkast rondsels gemonteerd zijn voor tandheugelaandrijvingen. Geschikt voor robots en handlingsystemen.

PE-P-PA-PK-PKX-KS-KL-K met rondsel
Moduul 2 – 4
Versnellingskracht 5 – 17 kN

Offerte aanvragen Bel een engineer

Specificaties

Uitvoering	PE-P-PA-PK-PKX-KS-KL-K met rondsel
Moduul	2 – 4
Versnellingskracht	5 – 17 kN

Downloads

Catalogus Stöber tandheugel aandrijvingen PDF · EN

Catalogus Stöber tandheugelaandrijvingen PDF · FR DE

CAD nodig?

Genereer STEP-bestanden van elke uitvoering direct in de Stöber-configurator, of vraag ze bij ons op.

Open CAD-configurator →

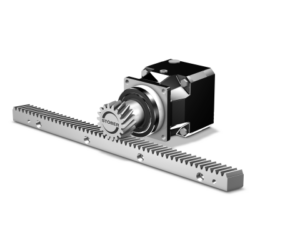

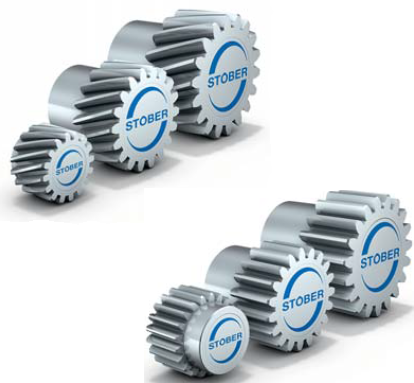

De Stöber ZV servoreductoren zijn voorzien van een een direct gemonteerd rondsel met moduul 2, 3 of 4:

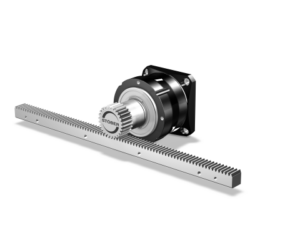

rechte planetaire vertragingskasten uit de PE, P en PA serie

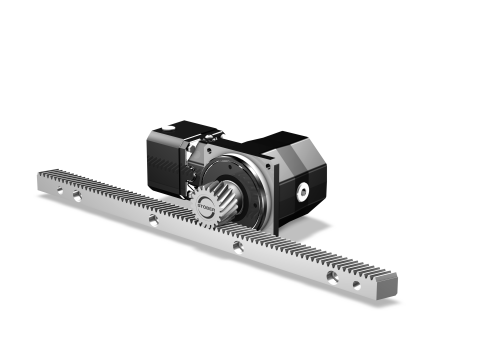

haakse planetaire vertragingskasten kasten uit de PK, PKX en KS-serie

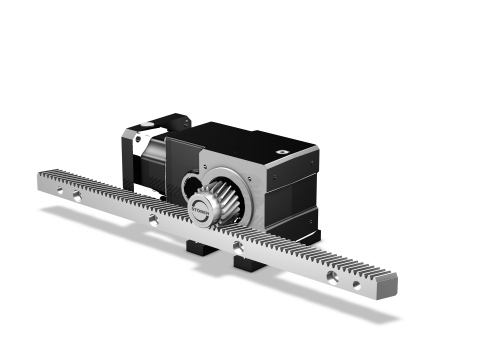

haakse kegelwielreductoren uit de KL en K-serie

Met de hoog nauwkeurige PA-serie in combinatie met moduul 2 of 3 is de speling minder dan 8 micron. Deze serie wordt onder andere toegepast in plasmasnijmachines.

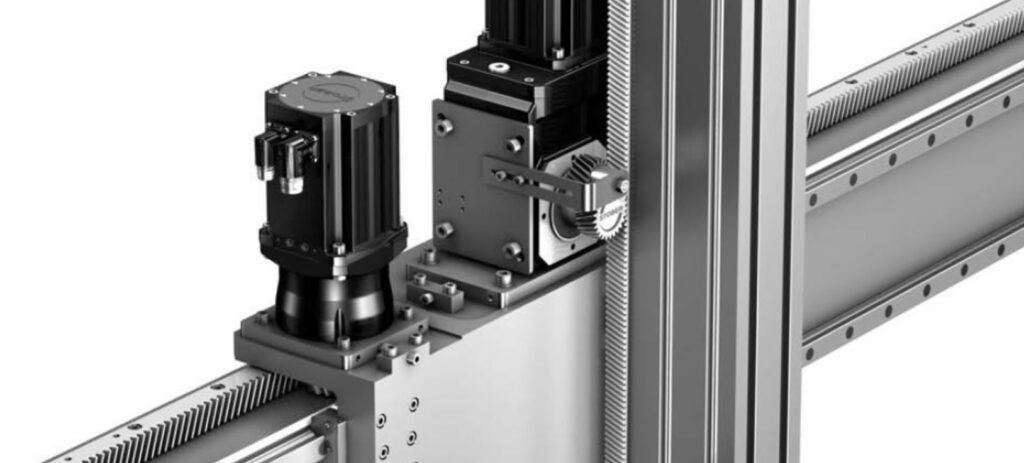

Handlingrobot met Stöber PE planetaire servomotorreductor en een K-serie haakse kegelwielaandrijving. Beide aandrijvingen zijn voorzien van een Stöber EZ servomotor.

Tandheugels

De Stöber tandheugel aandrijvingen worden gecombineerd met Stöber tandheugels uit de ZS-serie

Toegepast in de praktijk

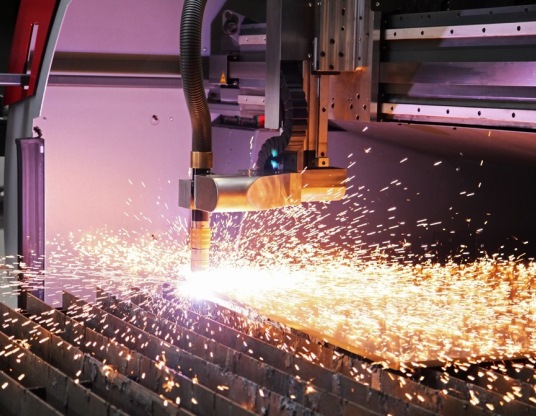

Plasma snijden met Stöber tandheugelaandrijving

Zeer nauwkeurig gantry systeem opgebouwd twee stuks tandheugel aangedreven X-assen en één Y-as. Op de Y-as kunnen meerdere lastoortsen gemonteerd worden.De servoaandrijvingen zijn voorzien van een Stöber hoognauwkeurige planetaire tandwielkast uit de spelingarme P-serie. Deze tandwielkast heeft een hoekspeling van maximaal 1 boogminuut. Stöber levert de tandwielkast met gemonteerd rondsel met schuine vertanding resulterend in een nauwkeurigheid van 10 micron. De tandwielkasten zijn levensduur gesmeerd.

Bekijk deze toepassing →
