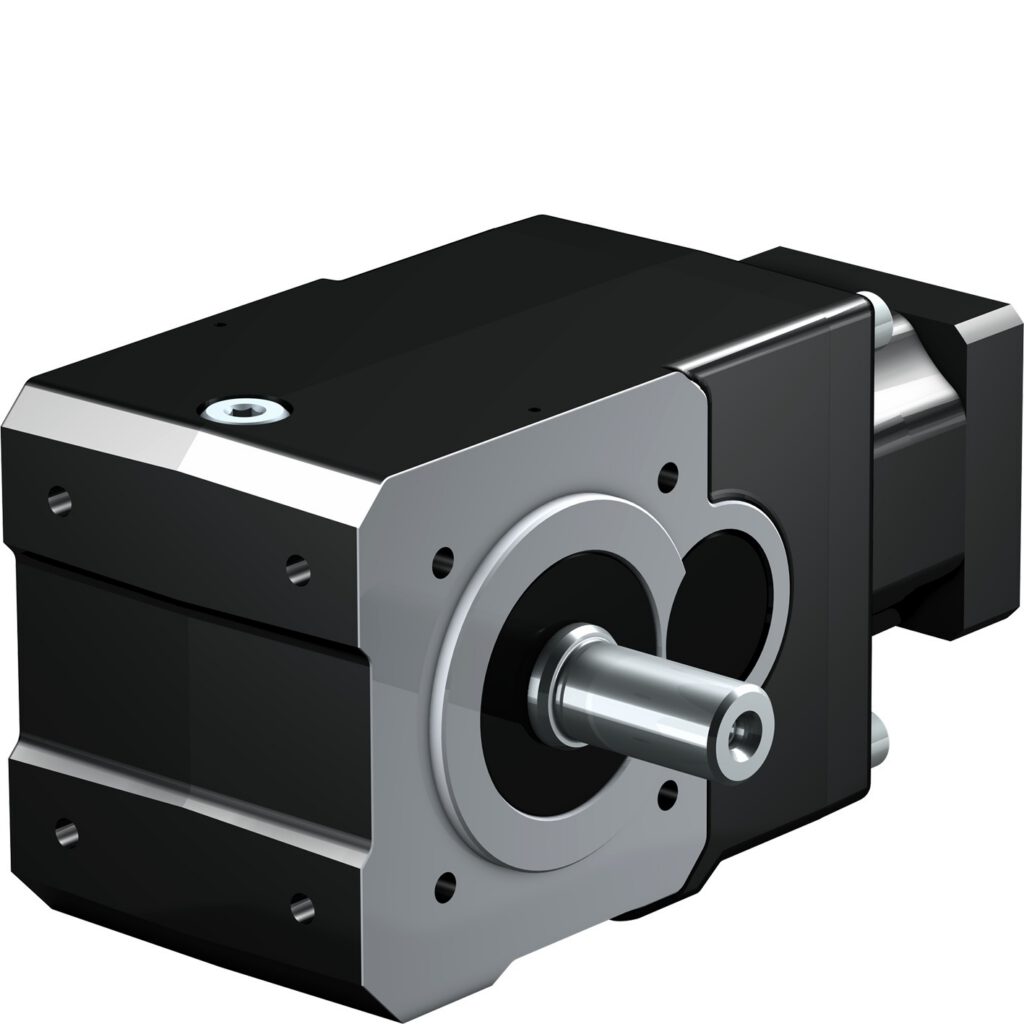

Stöber KL-MQ compacte haakse kegelwielreductor
Zeer compacte kegelwielvertragingskasten met tweetraps tandwielset, geschikt voor aanbouw met servomotor. Voor een aanzienlijke gewichtsbesparing. Zeer stijve aandrijving in extreem compact ontwerp met input en output op hetzelfde vlak.
- Compacte haakse kegelwielreductor
- Nominaal koppel tot 50 Nm
- Overbrenging 4:1 – 32:1
- Speling 16 – 25 arcmin
Specificaties
| Uitvoering | Compacte haakse kegelwielreductor |
|---|---|
| Nominaal koppel | tot 50 Nm |
| Versnellingskoppel | 19 – 65 Nm |
| Overbrenging | 4:1 – 32:1 |
| Speling | 16 – 25 arcmin |
| Bouwgrootten | 2 (KL1 en KL2) |
Downloads
CAD nodig?
Genereer STEP-bestanden van elke uitvoering direct in de Stöber-configurator, of vraag ze bij ons op.
Open CAD-configurator →2 bouwgrootten haakse kegelwiel vertragingskasten (KL1 en KL2).
Versnellingskoppels tussen 19 en 65 Nm.
Overbrengingen van i = 4 tot 30.
Speling kleiner dan 16 tot 25 arcmin.
Optioneel ServoStop: met een in de motoradapter geïntegreerde failsafe-rem.
Vertragingskasten leverbaar als:
- Massieve gladde as of met spiebaan.
- Holle as met krimpschijf, optioneel met volafdekking.
- Holle doorgaande as met montageflens.

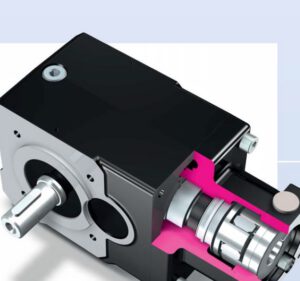

De KL haakse kegelwiel vertragingskast wordt geleverd met modulaire vierkante flens (ME) en spelingvrije EasyAdapt koppeling voor samenbouw aan servomotoren.
De KL haakse kegelwiel tandwielkasten zijn levensduur gesmeerd.
