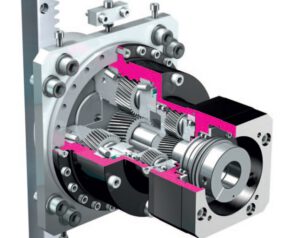

Stöber ZTRS-ME planetaire tandwielkast met gemonteerd rondsel en steunlager voor tandheugels

De Stöber ZTRS planetaire vertragingskasten met flens-as zijn voorzien van een rondsel en extra steunlager binnen één ontwerp, één behuizing. Hierdoor kunnen grotere krachten opgevangen worden en kan gebruik gemaakt worden van een kleiner rondsel.

PH reductor met rondsel en steunlager
Moduul 2 – 10
Snelheid max. 3,9 m/s
Versnellingskracht 15 – 126 kN

Offerte aanvragen Bel een engineer

Specificaties

Uitvoering	PH reductor met rondsel en steunlager
Moduul	2 – 10
Snelheid	max. 3,9 m/s
Versnellingskracht	15 – 126 kN
Kwaliteitsklasse	5 / 16MnCr5

Downloads

Catalogus Stöber tandheugel aandrijvingen PDF · EN

Catalogus Stöber tandheugelaandrijvingen PDF · FR DE

CAD nodig?

Genereer STEP-bestanden van elke uitvoering direct in de Stöber-configurator, of vraag ze bij ons op.

Open CAD-configurator →

Toepassing van klein rondsel met steunlager geeft voordelen

het benodigd draaimoment uit de aandrijving wordt lager, hierdoor kan vaak een kleinere vertragingskast worden toegepast
het rondsel heeft een grotere reducerende werking
de reductie in de kast kan hierdoor kleiner worden waardoor vaak met een één-traps kast gewerkt kan worden
de tandflankspeling resulteert in een kleinere lineaire speling
grote stijfheid doordat de klast kleiner en/of ééntraps kan worden

Stober ZTRS vertragingskast met steunlager

Innovatief systeemontwerp voor heugelaandrijvingen in machinebouw, vooral geschikt voor bewerkingsmachines

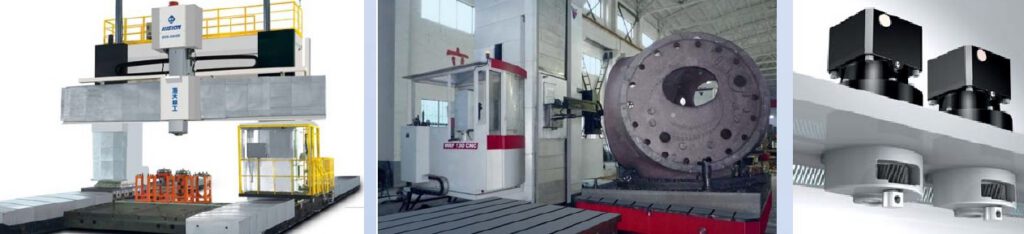

Door de combinatie van hoge krachten, hoge snelheid, hoge stijfheid en kleine tandflankspeling zijn de ZTRS aandrijvingen uitermate geschikt voor metaal bewerkingsmachines, zoals gantry bewerkingsmachines en boor-frees centrums.
Voor applicaties waar speling ongewenst is worden twee aandrijvingen in master-slave toegepast waarbij de slave-aandrijving elektrisch voorgespannen wordt.

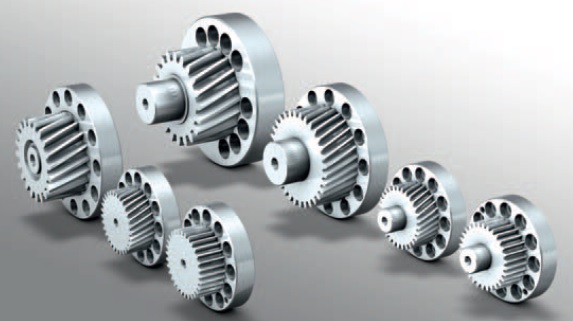

Specificaties ZTRS vertragingskast met rondsel voor tandheugelaandrijvingen

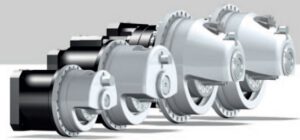

Leverbaar in de PH, PHA, PHQ en PHQA-serie planetaire vertragingskasten met moduleformaten 2 – 10
Kwaliteitsklasse 5 / 16MnCr5
Schuine en rechte vertanding
Krachten van 15 tot 126 kN
Lineaire snelheden tot 3,9 m/s
Naugkeurigheden tot < 0,014 mm

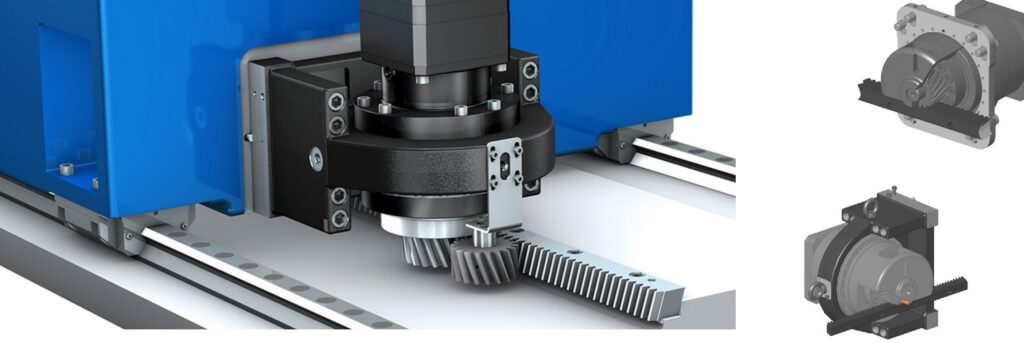

Stöber ZTRS tandheugelaandrijving en adapter

Conventionele tandheugelaandrijvingen

Naast de ZTRS vertragingskasten levert Stöber ook volgende types zonder steunelager:

ZTR vertragingskast met rondsel, zonder steunlager conventionele tandheugelaandrijvingen (zonder steunlager)
ZR vertragingskast met conventioneel rondsel, zonder steunlager, voor hoge snelheden

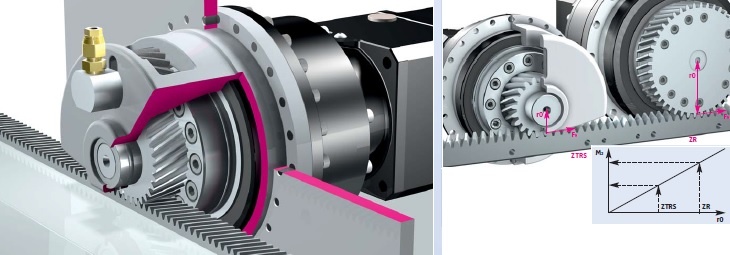

In conventionele tandheugelaandrijvingen (zonder steunlager), is de lagering van de aandrijving de beperkende factor en definieert daarmee het formaat van de aandrijving, dat vaak te groot is voor de werkelijke vraag naar koppel.
