Toepassing · Voedingsmiddelenindustrie
Gantry systeem voor sprayen bakplaten met Stober en Trio

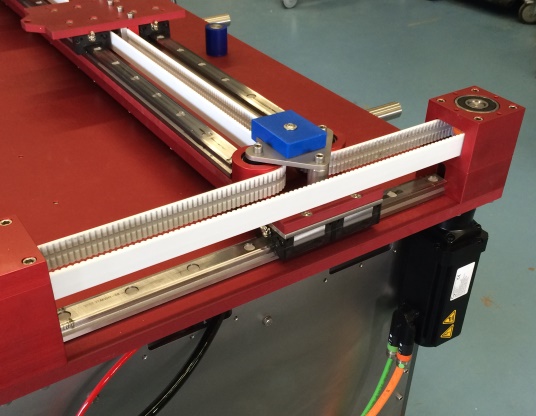

Single belt gantry systeem voor het positioneren van een spray installatie. In een industriële bakkerij worden bakplaten toegevoerd waarboven een spray-unit circulaire of vierkante bewegingen maakt. Hierbij worden circels met een diameter van 300 mm in 800 ms gemaakt.
Stober servosysteem met Trio Motion Controller
Het servosysteem en de besturing is door ATB Automation geleverd. Deze bestaat uit:
– Stöber planetaire servoaandrijving, PE-EZ
– Stöber servoregelaar, SD6 met EtherCAT
– Trio Motion Controller, MC4N met EtherCAT
– Trio digitale / analoge ingangen en uitgangen
– Trio 7″ Touchscreen, Uniplay
Programmering en inbedrijfstelling door projectenteam van ATB Automation
In samenwerking met de de producent van het spray systeem is door ATB Automation de Trio MC4N Motion Controller geprogrammeerd.
– Motion software met een gantry coördinaten transformatie, waardoor de positionering eenvoudig in X en Y (mm) geprogrammeerd kan worden
– PLC functionaliteit, geprogrammeerd in IEC 61131
– Bediengssoftware in het bedieningspaneel
Ook de tuning van het servosysteem is door de specialisten van ATB Automation uitgevoerd.
Dit is alles is uitgevoerd volgens een vantevoren vastgelegd projectontwerp en -planning met een vaste prijsafspraak.
ATB Automation: meer dan componenten
Gebruikte producten
