Stöber PH-EZ planetaire reductor – nauwkeurige serie

Compacte en dynamische EZ servomotoren, direct samengebouwd met de robuuste en precisie PH planetaire aandrijving uit de STÖBER Power Line. Zonder tussenadapter en koppeling. Versnellingskoppels van 34 tot 6912 Nm. Overbrengingen van i = 4 tot 100. De uitgaande flens is geschikt voor compacte montage van robotarmen, poelies, tandwielen etc.

Planetaire reductor – nauwkeurige serie
Stilstandskoppel tot 3.948 Nm
Overbrenging 4:1 – 100:1
Speling 1 – 4 arcmin

Offerte aanvragen Bel een engineer

Specificaties

Uitvoering	Planetaire reductor – nauwkeurige serie
Stilstandskoppel	tot 3.948 Nm
Versnellingskoppel	34 – 6.912 Nm
Overbrenging	4:1 – 100:1
Speling	1 – 4 arcmin

Downloads

Catalogus Servomotorreductoren Stöber PDF · EN FR DE

Handleiding planetaire tandwielkasten PDF · EN FR DE

CAD nodig?

Genereer STEP-bestanden van elke uitvoering direct in de Stöber-configurator, of vraag ze bij ons op.

Open CAD-configurator →

Direct samengebouwde planetaire vertragingskast en servomotor: meest compacte servoaandrijving op de markt

De Stöber servomotorreductoren zijn opgebouwd uit een brede reeks reductoren direct samengebouwd met de servomotor. Hierbij wordt geen gebruik gemaakt van adapter en koppeling.

Deze constructie zonder adapter en koppeling geeft vele voordelen:

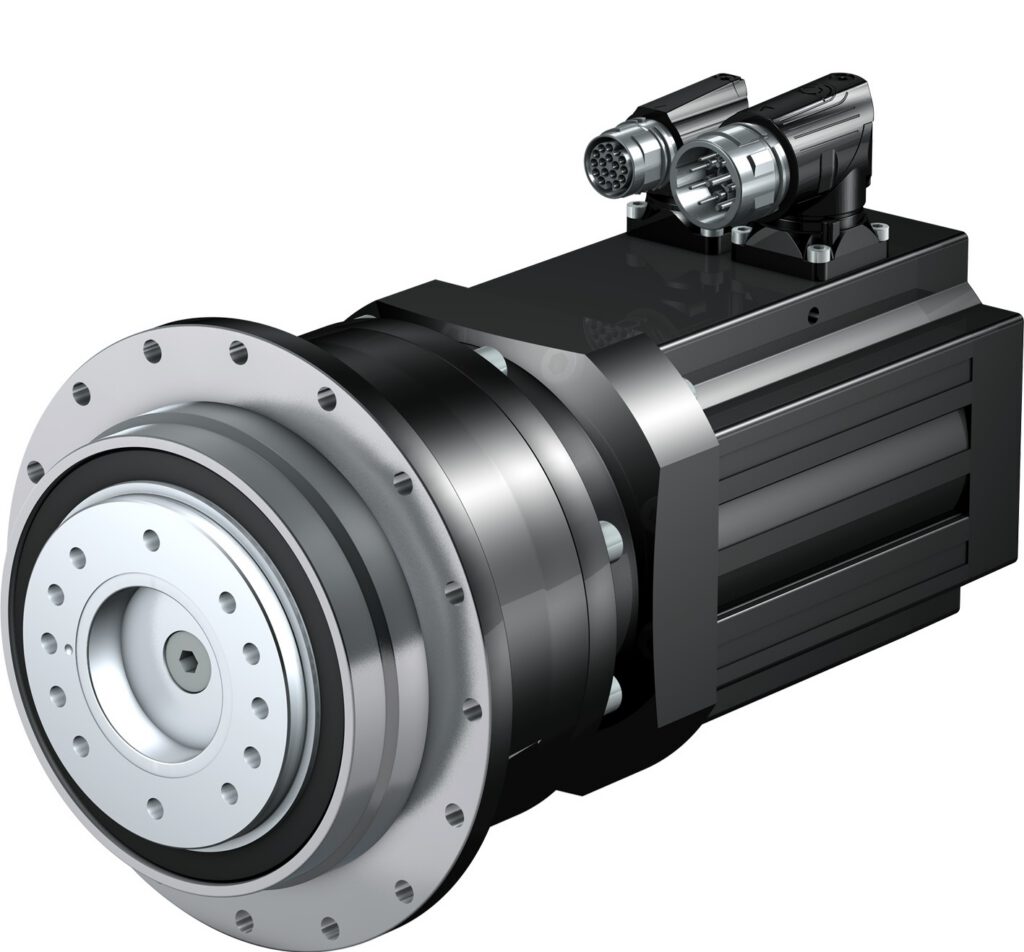

Stober SMS planetaire-servomotorreductor PH-EZ Power-Line

Compact
Licht in gewicht
Dynamisch door de lagere massatraagheid
Grote stijfheid
Minder wrijving / leegloopkoppel door vervallen van extra lager en afdiching
Lagere kostprijs

Compacte servomotoren

De EZ servormotoren zijn zeer compact door de orthocyclisch gewikkelde spoel. Hierbij is het draad zodanig gewikkeld dat men een zo dicht mogelijke stapeling van de windingen binnen een bepaalde afmeting verkrijgt. De naast en op elkaar liggende windingen zijn zeer regelmatig en nauwkeurig loodrecht op de lengterichting van de spoel gelegd, waardoor de dichtheid van het geleidende materiaal binnen de wikkeldraad maximaal is, en er zo min mogelijk verloren (lucht)ruimtes zijn.

Geschikt voor Stöber servoregelaars en vreemdfabrikaat

Stober SI6 compacte drives met Hyperface

De servomotoren uit de EZ-serie zijn beschikbaar met single-of multi-turn EnDat 2.2 of Hyperface encoders met elektronisch typeplaatje geschikt voor de Stöber SD6, SI6 en SDS5000 regelaars. Hierdoor zijn de gegevens van de motor altijd bekend in de regelaar.

Optioneel is het mogelijk de motoren te bestellen met encoders, afstelling en connectoren voor drives van Siemens, Bosch Rexroth, SEW, B&R en Beckhoff.
