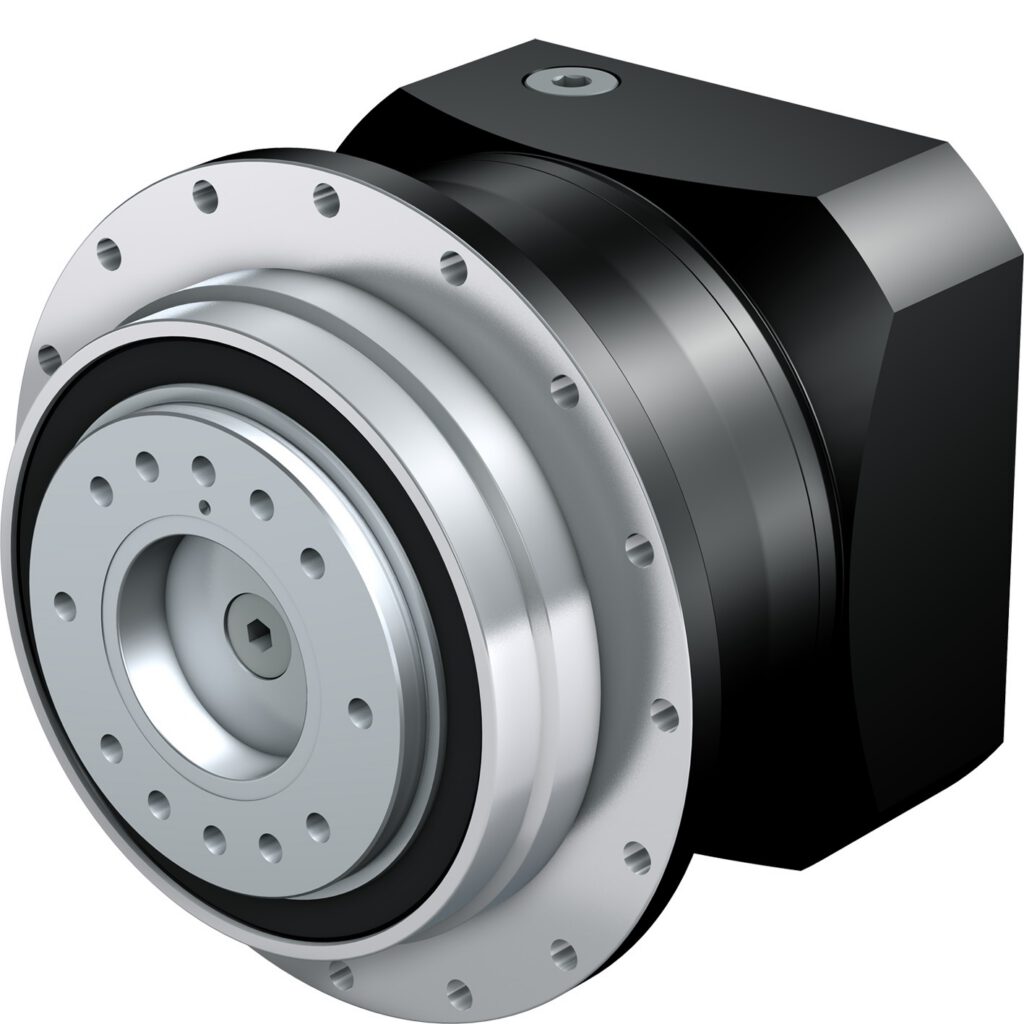

Stöber PHQ-ME high Torque planetair – nauwkeurige serie
Axiale planetaire vertragingskasten met schuine vertanding en 4 planeetwielen voor zeer grote draaimomenten en hoge torsiestijfheid. Speling kleiner dan 3 arcmin.
- High Torque planetair – nauwkeurige serie
- Nominaal koppel tot 25.000 Nm
- Overbrenging 5,5:1 – 600:1
- Speling 1 – 3 arcmin
Specificaties
| Uitvoering | High Torque planetair – nauwkeurige serie |
|---|---|
| Nominaal koppel | tot 25.000 Nm |
| Versnellingskoppel | 170 – 43.000 Nm |
| Overbrenging | 5,5:1 – 600:1 |
| Speling | 1 – 3 arcmin |
| Bouwgrootten | 8 (PHQ4 t/m PHQ12) |
Downloads
CAD nodig?
Genereer STEP-bestanden van elke uitvoering direct in de Stöber-configurator, of vraag ze bij ons op.
Open CAD-configurator →8 bouwgrootten vertragingskasten (PHQ4 t/m PHQ12).
Versnellingkoppels van 170 tot 43.000 Nm.
Overbrengingen zijn van i = 5,5 (1-traps) tot 600 (3-traps).
Speling kleiner dan 3 arcmin.
De vertragingskast wordt geleverd met een spelingvrije EasyAdapt® koppeling voor elk type servomotor.

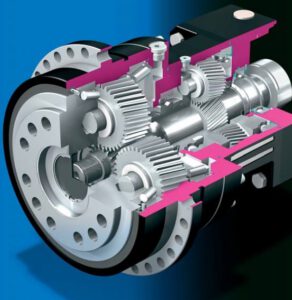

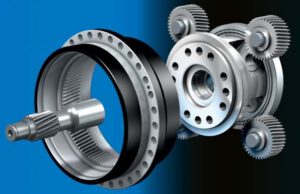

De Quattro Power Line serie planetaire vertraging kenmerkt zich doordat de uitgaande as als flens uitgevoerd is. Door de schuine vertanding en constructie met 4 planeetwielen bezit de vertragingskast een zeer hoge torsie- en kantelstijfheid, hoge nauwkeurigheid en laag geluidsniveau.
Toegepast in de praktijk

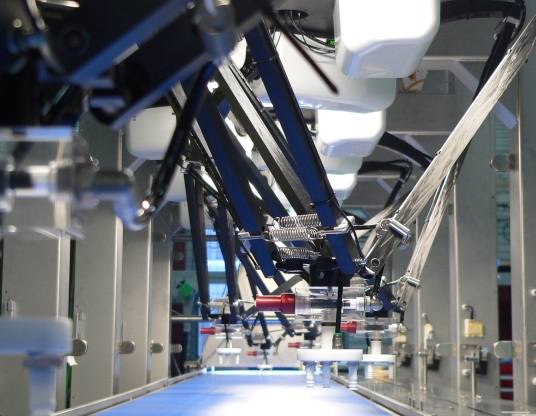

Delta Robot met Stöber high torque planetaire tandwielkasten
In een inpakmachine voor rijstkoeken zijn de drie armen van 6 robots direct gemonteerd aan een STÖBER planetaire vertragingskast. Door de gehoonde schuine vertandingen heeft deze vertragingskast een zeer hoge torsiestijfheid en een tandflankspeling kleiner dan 1 boogminuut. Dit in combinatie met de robuuste lagering van de flens maakt de kast uitermate geschikt voor high-end robotapplicaties.De toegepaste planetaire kast is uit de spelingarme PHQ-MF high torque serie waarbij 4 planeetwielen worden toegepast in plaats van de 3 planeetwielen zoals bij de standaard PH en PHA tandwielkasten.De tandwielkast is afgevuld met speciale olie geschikt voor de voedingsmiddelenindustrie en voorzien van een dubbele as-afdichting om eventuele lekkage te voorkomen.
Bekijk deze toepassing →Video
Stöber PHQ-ME high Torque planetair – nauwkeurige serie in beeld
