Kegelwiel- & coaxiale servomotorreductoren

Stöber K-EZ haakse kegelwiel servomotorreductor

Nauwkeurige en constructief interessante servoaandrijving bestaande uit een EZ servomotor, met direct aangebouwde haakse kegelwielkast uit de STÖBER MGS serie. Zonder tussenadapter en koppeling.

Haakse kegelwiel servomotorreductor
Stilstandskoppel tot 10.136 Nm
Overbrenging 4:1 – 381:1
Speling 1,5 – 12 arcmin

Offerte aanvragen Bel een engineer

Specificaties

Uitvoering	Haakse kegelwiel servomotorreductor
Stilstandskoppel	tot 10.136 Nm
Versnellingskoppel	tot 7.700 Nm
Overbrenging	4:1 – 381:1
Speling	1,5 – 12 arcmin
Bouwgrootten	9 (K1 t/m K9)

Downloads

Catalogus Servomotorreductoren Stöber PDF · EN FR DE

Handleiding Stöber C-F-KL-K-S-reductoren PDF · EN/DE

CAD nodig?

Genereer STEP-bestanden van elke uitvoering direct in de Stöber-configurator, of vraag ze bij ons op.

Open CAD-configurator →

Gecombineerd met haakse kegelwielkasten in 9 bouwgrootten (K1 t/m K9).
Leverbaar met volle as, opsteek as met spie of krimpschijf.
Versnellingskoppels tot 7.700 Nm.
Overbrengingen tussen 4 en 340.
Speling kleiner dan 10 – 12 arcmin, gereduceerd naar 5 – 6 of 3 – 2 arcmin.

Haakse servomotorreductoren leverbaar als:

Massieve as met spiebaan.

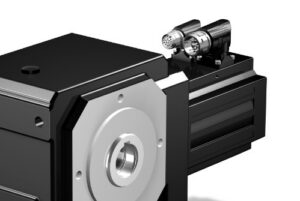

Holle as met spiebaan, optioneel met volafdekking.
Holle as met krimpschijf, optioneel met volafdekking.

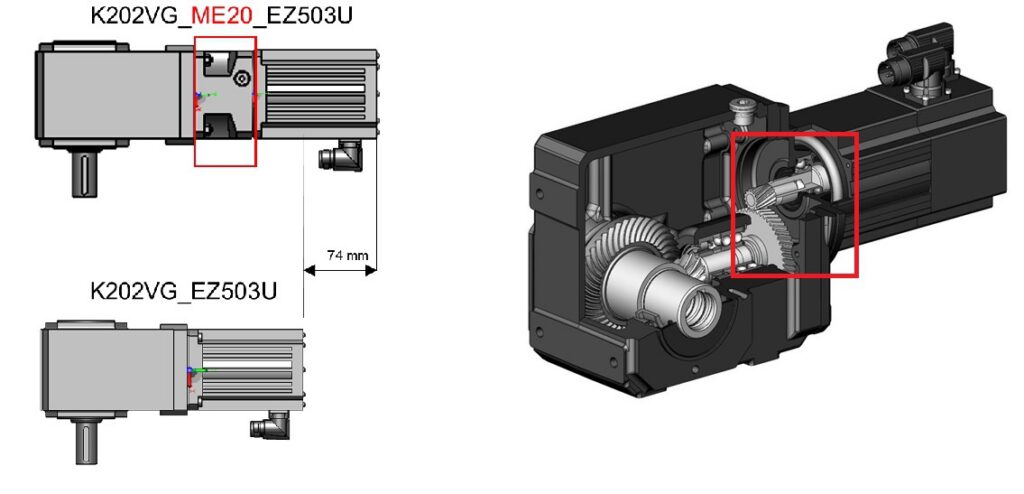

Direct samengebouwde haakse kegelwielkast en servomotor: meest compacte servoaandrijving op de markt

De Stöber servomotorreductoren zijn opgebouwd uit een brede reeks reductoren direct samengebouwd met de servomotor. Hierbij wordt geen gebruik gemaakt van adapter en koppeling.

Deze constructie zonder adapter en koppeling geeft vele voordelen:
