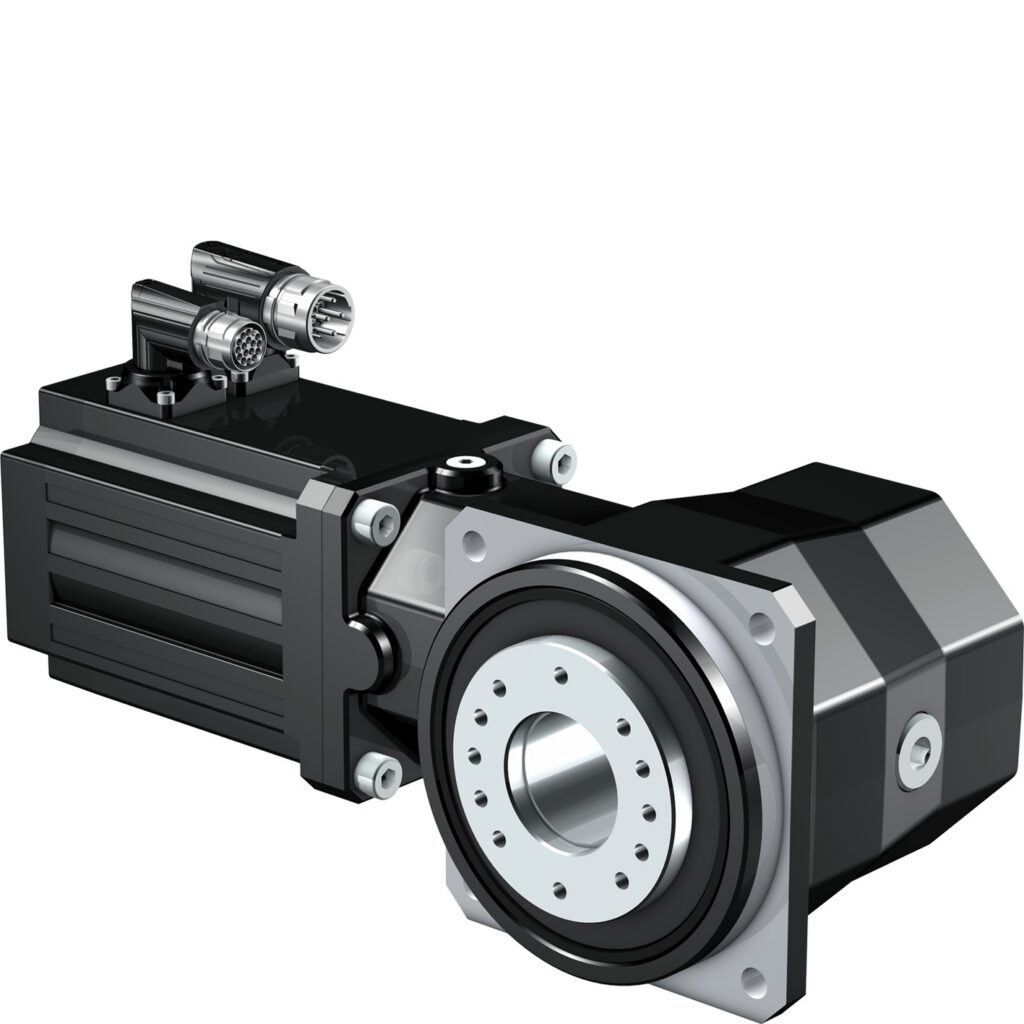

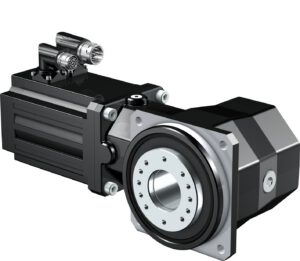

Stöber KS-EZ compacte haakse planetaire servomotorreductor

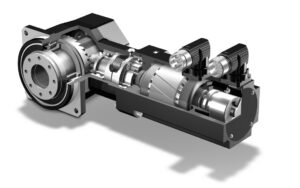

Compacte en stille haakse servomotorreductor bestaande uit een EZ borstelloze servomotor, met direct aangebouwde planetaire reductor en als uitgaande trap een haakse kegelwielkast.

Compacte planetaire haakse reductor
Stilstandskoppel tot 272 Nm
Overbrenging 6:1 – 100:1
Speling 4 – 6 arcmin

Offerte aanvragen Bel een engineer Brochure (PDF)

Specificaties

Uitvoering	Compacte planetaire haakse reductor
Stilstandskoppel	tot 272 Nm
Versnellingskoppel	33 – 400 Nm
Overbrenging	6:1 – 100:1
Speling	4 – 6 arcmin

Downloads

Brochure KS Stöber haakse planetaire servomotorreductor PDF · EN Handleiding Stöber motorreductoren PDF · EN/DE

Catalogus Servomotorreductoren Stöber PDF · EN FR DE

Handleiding planetaire tandwielkasten PDF · EN FR DE

CAD nodig?

Genereer STEP-bestanden van elke uitvoering direct in de Stöber-configurator, of vraag ze bij ons op.

Open CAD-configurator →

Versnellingskoppels van 33 tot 400 Nm
Overbrengingen van i = 6 tot 100
Speling kleiner dan 4 – 6 arcmin

Montage aan de machine as via as met of zonder spiebaan, holle as met krimpschijf of flensmontage met holle as.

Direct samengebouwde haakse vertragingskast en servomotor: meest compacte servoaandrijving op de markt

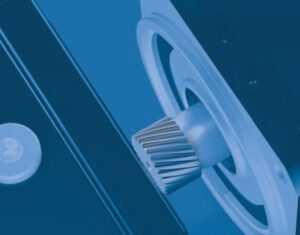

De Stöber servomotorreductoren zijn opgebouwd uit een brede reeks reductoren direct samengebouwd met de servomotor. Hierbij wordt geen gebruik gemaakt van adapter en koppeling.

Deze constructie zonder adapter en koppeling geeft vele voordelen:

Compact
Licht in gewicht
Dynamisch door de lagere massatraagheid
Grote stijfheid
Minder wrijving / leegloopkoppel door vervallen van extra lager en afdiching
Lagere kostprijs

Toegepast in de praktijk

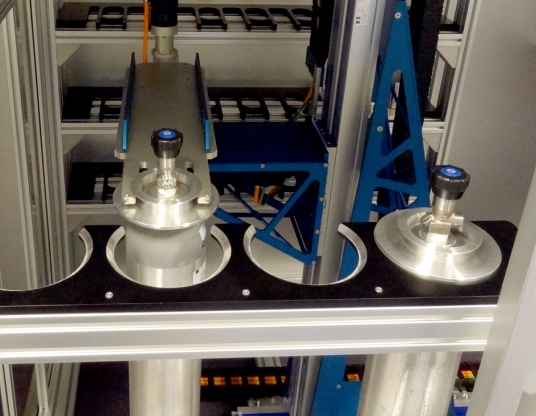

Handlingsysteem gasflessen - totaaloplossing ATB Automation

Uitgevoerd door het projectenteam van ATB Automation.Een XYZ systeem opgebouwd uit HSB Delta-S lineaire eenheden met spindel en Stöber EZ-servomotor (X en Z-as) en HSB Beta-Z lineaire eenheid met tandriem en Stöber PE-EZ planetaire servo-aandrijving. Het systeem is in staat om gasflessen van 20 kg te verplaatsen binnen een bereik van 1000 x 300 x 1000 mm zonder externe geleidingen.De draaibeweging wordt gerealiseerd met een Stöber haakse KS-EZ kegelwielreductor met flensmontage als uitgaande as.Centrale besturing is de Trio MC4 controller met Delphi communicatie via OCX commando's. De Trio controller stuurt de Stöber SD6 drives aan via EtherCAT.

Bekijk deze toepassing →
